詳細說明
產品介紹

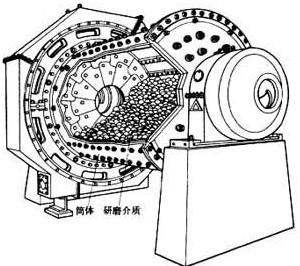

格子型球磨機主要是由進料器、出料器、端蓋、法蘭盤、筒體、中心襯板（格子板）、大齒輪、傳動總成（減速機、小齒輪、聯軸器、電機）等部件組成。格子型球磨機的格子板，一般使用高錳鋼耐磨料制作，耐磨性好，但成本較高。格子型球磨機結構如下圖：

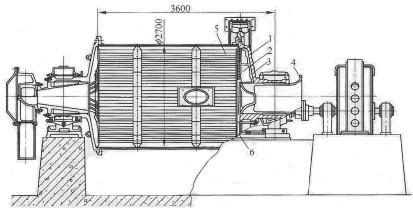

作業原理如下圖所示：
格子型球磨機與溢流型球磨機不 同的地方，是在出料端多一個格子板（也叫隔倉板）。在格子板上有許多排料小孔。在出料端蓋上有許多放射狀的棱條，將格子板與端蓋之間的空間分成諾干個通向 出料口的扇形室。在室內裝有保護襯板。當球磨機旋轉時，各扇形室就像提升斗一樣，將從格子板孔流過的礦漿，提升到高于出料口的水平。這樣礦漿就經出料口流 到磨礦機外邊。由于這種提升作用，就縮短了礦漿在球磨機中停留的時間，所以又把格子型球磨機稱為強迫排料式球磨機。
性能特點
運轉平穩，工作可靠等特點工作原理

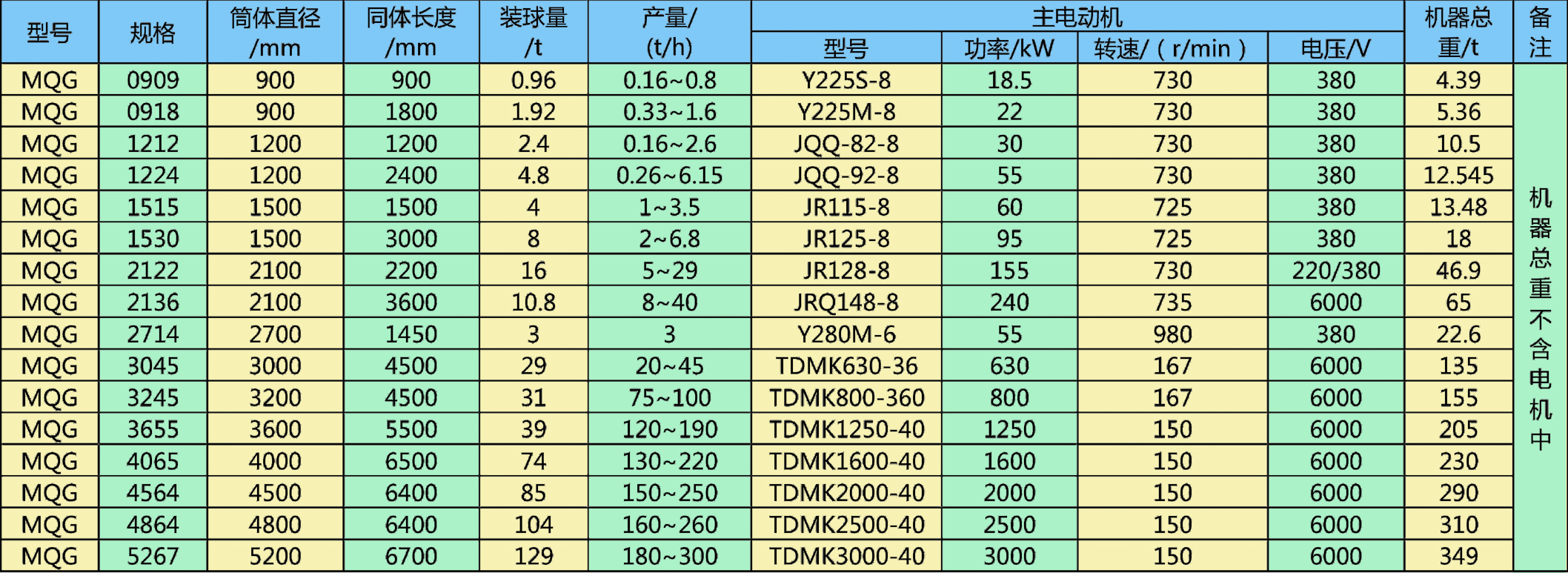

該球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入球磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔?。物料在球磨機第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有球磨機鋼球，將物料進一步研磨。粉狀物通過球磨機卸料箅板排出，完成粉磨作業。技術參數
